本文是由笔者总结的笔记，来源自北大余肇飞老师：【20220112【脉络分明：脉冲神经网络及其应用】余肇飞：脉冲神经网络学习理论与方法】 https://www.bilibili.com/video/BV1uT4y127Zr/?share_source=copy_web&vd_source=11da79c1d1fa9faeb59d46943aa4fa9e

RSNN

RSNN（Recurrent Spiking Neural Network，循环脉冲神经网络）是一类结合了生物神经元脉冲特性SNN和循环结构RNN的神经网络，广泛用于处理时间序列、语音识别、脑机接口等任务。

脉冲神经元模型

前置知识

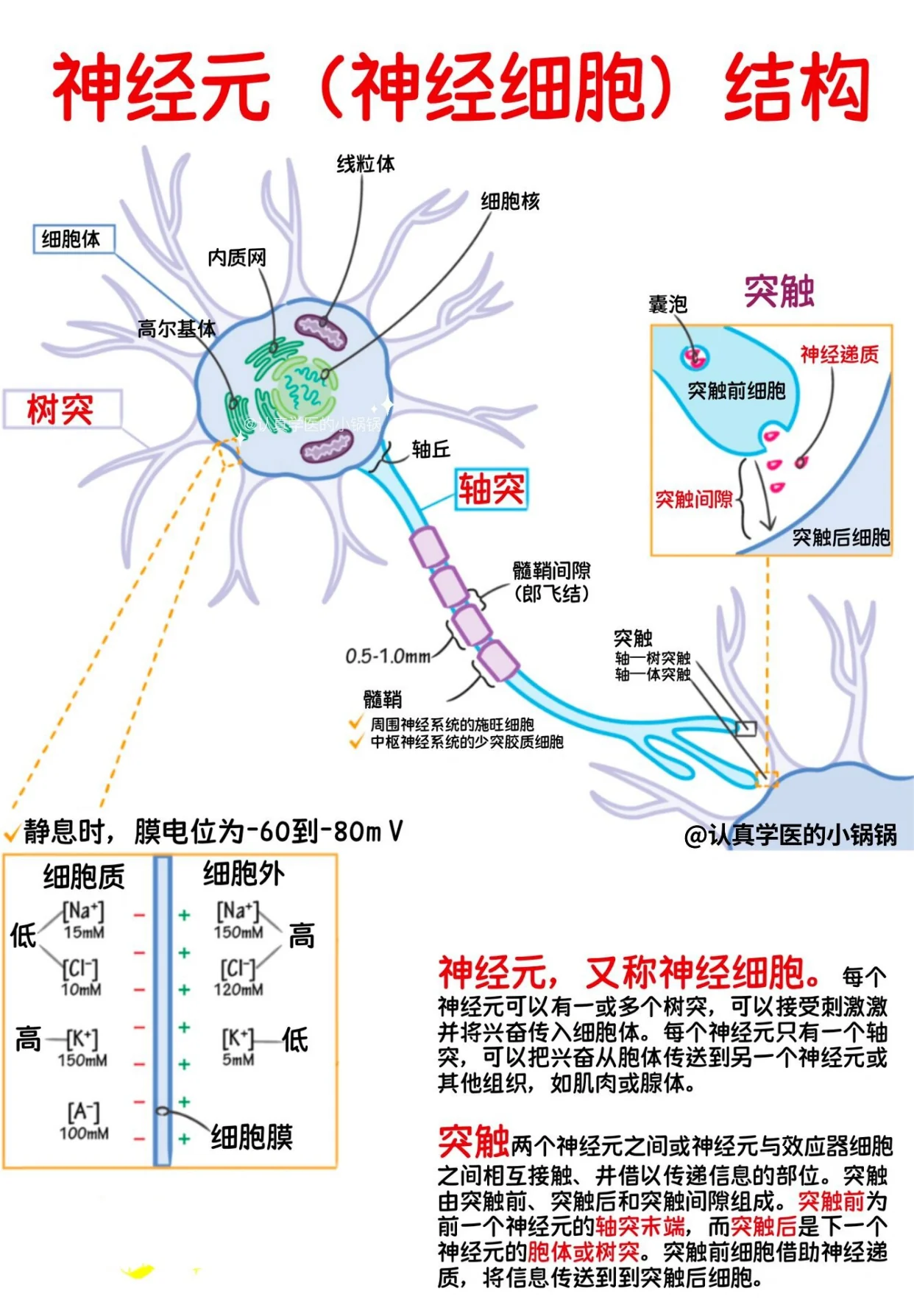

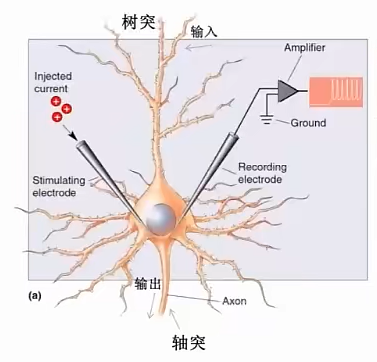

脉冲神经元主要包含胞体、树突和轴突。

• 树突：信息传来的通路

• 胞体：类似CPU，信息传来->充电->达阈值->放电

• 轴突：传给其他神经元的通路

生物学角度：

1. 信号接收阶段

树突接收来自其他神经元的神经递质 神经递质与受体结合，引起离子通道开放 产生局部电位变化（兴奋性或抑制性突触后电位）

2. 信号整合阶段

多个突触信号在胞体汇集 进行时间总和与空间总和 在轴突起始段（轴丘）判断是否达到阈值（约-55mV）

3. 动作电位产生

达到阈值后，钠离子通道大量开放 钠离子内流，膜电位迅速上升至+30mV（去极化） 钠通道失活，钾通道开放 钾离子外流，膜电位恢复（复极化）

4. 信号传导阶段

动作电位沿轴突传播 有髓鞘：跳跃式传导（郎飞结之间） 无髓鞘：连续传导 传导速度：1-120米/秒

5. 突触传递阶段

动作电位到达轴突末梢 钙离子通道开放，钙离子内流 触发突触小泡与膜融合 释放神经递质到突触间隙（20-40纳米）

6. 信号终止

神经递质被分解酶降解 或被突触前膜重吸收 或扩散离开突触间隙

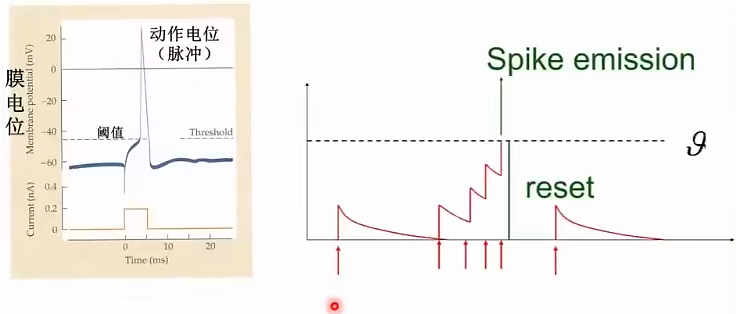

其中，神经元信息传递主要通过脉冲。

前一个神经元发放一个脉冲，就会传给下一个神经元，电压累积。若发来多个脉冲**，电压累积到阈值，就发放一个脉冲给下一个神经元**。

数学模型描述

微分方程

仿真离散的差分方程

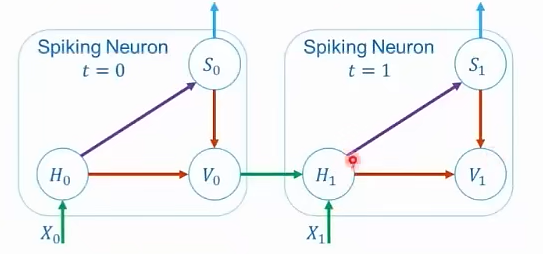

流程

1. 充电$$H_t=f(V_{t-1},X_t)$$对LIF模型$$H_t=(1-\frac{1}{\tau })V_{t-1}+\frac{1}{\tau }{X}_t$$对IF模型$$H_t=V_{t-1}+\frac{1}{\tau }{X}_t$$

其中τ（tau）是一个关键的时间常数，代表膜电位衰减的快慢。

τ 大：神经元“记性好”，膜电位衰减得慢，信息保留时间更长。

τ 小：神经元“记性差”，膜电位很快就回到初始状态。

2. 放电

   $$S_t=\mathrm{\Theta }(H_t-Vth)$$$$=\{\begin{array}{ll}1,& H_t\ge V_{th}\\ 0,& H_t<V_{th}\end{array}$$

   电压累积到阈值，St置为1。

3. 重置

   • 硬重置

     膜电位直接被重置为Vreset

     $$V_t=S_t{V}_{reset}+(1-S_t)H_t$$

   • 软重置

     膜电位减少Vth

     $$V_t=V_t-S_t{V}_{th}$$

学习方法

梯度替代法

由于BP算法训练，放电函数是单位阶跃函数，不可微，在x=0处导数无穷大。于是在反向传播时，用一个新函数替代原放电函数。前向传播保持不变。

前向传播：

$$\mathrm{\Theta }(x)=\{\begin{array}{ll}1,& x\ge 0\\ 0,& x<0\end{array}$$

后向传播：

$${\mathrm{\Theta }}^{\prime }(x)\triangleq g^{\prime }(x)$$

如

$$g(x)={\displaystyle \frac{1}{1+\exp (-\alpha x)}}$$

具体流程（surrogate gradient 方法）

1. 前向传播：
   • 更新膜电位
   • 判断是否发放脉冲
   • 记录 spike 时间序列
2. 计算 loss（比如输出 spike 序列和目标序列的 MSE）
3. 反向传播：
   • 展开所有时间步（BPTT）
   • 用 surrogate gradient 估计每一层的脉冲函数的导数
   • 更新权重

例子（From Claude）

代码

我来手写一个简单的循环脉冲神经网络(RSNN)例子，帮你理解各个组件的作用。

import numpy as np
import matplotlib.pyplot as plt

# 梯度替代函数（用于反向传播）
def surrogate_gradient(v, threshold=1.0, beta=1.0):
    """
    使用sigmoid函数的导数作为脉冲函数的梯度替代
    v: 膜电位
    threshold: 阈值
    beta: 控制梯度的尖锐程度
    """
    return beta * np.exp(-beta * np.abs(v - threshold)) / 2.0

class SimpleRSNN:
    def __init__(self, input_size=2, hidden_size=4, output_size=1):
        """
        输入层: 2个神经元（比如表示两个传感器的脉冲序列）
        隐藏层: 4个神经元（循环连接，有记忆）
        输出层: 1个神经元（二分类输出）
        """
        # 初始化权重
        self.W_in = np.random.randn(hidden_size, input_size) * 0.5  # 输入到隐藏层
        self.W_rec = np.random.randn(hidden_size, hidden_size) * 0.3  # 循环连接
        self.W_out = np.random.randn(output_size, hidden_size) * 0.5  # 隐藏到输出

        # LIF神经元参数
        self.tau_m = 10.0  # 膜时间常数
        self.threshold = 1.0  # 脉冲阈值
        self.dt = 1.0  # 时间步长
        self.decay = np.exp(-self.dt / self.tau_m)  # 膜电位衰减因子

    def forward(self, x_sequence):
        """
        前向传播
        x_sequence: 输入脉冲序列 [时间步数, 输入维度]
        """
        T = x_sequence.shape[0]  # 时间步数
        batch_size = 1

        # 记录各层的状态（用于反向传播）
        self.v_hidden = np.zeros((T+1, self.hidden_size))  # 隐藏层膜电位
        self.s_hidden = np.zeros((T, self.hidden_size))    # 隐藏层脉冲
        self.v_out = np.zeros((T+1, self.output_size))     # 输出层膜电位
        self.s_out = np.zeros((T, self.output_size))       # 输出层脉冲

        # 逐时间步计算
        for t in range(T):
            # 1. 隐藏层：接收输入脉冲和循环脉冲
            input_current = np.dot(self.W_in, x_sequence[t])
            if t > 0:
                recurrent_current = np.dot(self.W_rec, self.s_hidden[t-1])
            else:
                recurrent_current = 0

            # 2. 更新隐藏层膜电位（LIF模型）
            self.v_hidden[t+1] = self.decay * self.v_hidden[t] + input_current + recurrent_current

            # 3. 产生脉冲（如果膜电位超过阈值）
            self.s_hidden[t] = (self.v_hidden[t+1] >= self.threshold).astype(float)
            # 重置发放脉冲的神经元
            self.v_hidden[t+1] = self.v_hidden[t+1] * (1 - self.s_hidden[t])

            # 4. 输出层：接收隐藏层脉冲
            output_current = np.dot(self.W_out, self.s_hidden[t])
            self.v_out[t+1] = self.decay * self.v_out[t] + output_current
            self.s_out[t] = (self.v_out[t+1] >= self.threshold).astype(float)
            self.v_out[t+1] = self.v_out[t+1] * (1 - self.s_out[t])

        # 返回输出脉冲的发放率（作为分类的依据）
        return np.mean(self.s_out)

    def backward(self, x_sequence, target, learning_rate=0.01):
        """
        反向传播（使用梯度替代法）
        target: 目标输出（0或1）
        """
        T = x_sequence.shape[0]
        output = np.mean(self.s_out)
        loss = (output - target) ** 2

        # 初始化梯度
        dW_in = np.zeros_like(self.W_in)
        dW_rec = np.zeros_like(self.W_rec)
        dW_out = np.zeros_like(self.W_out)

        # 输出层的误差
        dL_dout = 2 * (output - target) / T

        # 反向传播通过时间（BPTT）
        dv_out_next = np.zeros(self.output_size)
        dv_hidden_next = np.zeros(self.hidden_size)

        for t in reversed(range(T)):
            # 输出层梯度
            surrogate_grad_out = surrogate_gradient(self.v_out[t+1], self.threshold)
            ds_out = dL_dout * surrogate_grad_out
            dv_out = ds_out + self.decay * dv_out_next
            dv_out_next = dv_out * (1 - self.s_out[t])

            # 权重梯度 W_out
            dW_out += np.outer(dv_out, self.s_hidden[t])

            # 隐藏层梯度
            dh = np.dot(self.W_out.T, dv_out)
            surrogate_grad_hidden = surrogate_gradient(self.v_hidden[t+1], self.threshold)
            ds_hidden = dh * surrogate_grad_hidden + dv_hidden_next
            dv_hidden = ds_hidden + self.decay * dv_hidden_next

            # 权重梯度 W_in
            dW_in += np.outer(dv_hidden, x_sequence[t])

            # 权重梯度 W_rec（循环连接）
            if t > 0:
                dW_rec += np.outer(dv_hidden, self.s_hidden[t-1])

            # 传递梯度到下一时间步
            if t > 0:
                dv_hidden_next = np.dot(self.W_rec.T, ds_hidden) * (1 - self.s_hidden[t-1])
            else:
                dv_hidden_next = np.zeros(self.hidden_size)

        # 更新权重
        self.W_in -= learning_rate * dW_in
        self.W_rec -= learning_rate * dW_rec
        self.W_out -= learning_rate * dW_out

        return loss

# 使用例子：识别脉冲序列模式
def create_sample_data():
    """
    创建两类脉冲序列：
    类别0: 低频率脉冲
    类别1: 高频率脉冲
    """
    T = 20  # 时间步

    # 类别0：稀疏脉冲
    x0 = np.random.rand(T, 2) < 0.1  # 10%概率发放脉冲
    y0 = 0

    # 类别1：密集脉冲
    x1 = np.random.rand(T, 2) < 0.5  # 50%概率发放脉冲
    y1 = 1

    return [(x0.astype(float), y0), (x1.astype(float), y1)]

# 训练网络
rsnn = SimpleRSNN(input_size=2, hidden_size=4, output_size=1)

# 生成训练数据
train_data = []
for _ in range(100):
    train_data.extend(create_sample_data())

# 训练循环
losses = []
for epoch in range(50):
    epoch_loss = 0
    np.random.shuffle(train_data)

    for x, y in train_data:
        output = rsnn.forward(x)
        loss = rsnn.backward(x, y, learning_rate=0.01)
        epoch_loss += loss

    avg_loss = epoch_loss / len(train_data)
    losses.append(avg_loss)

    if epoch % 10 == 0:
        print(f"Epoch {epoch}, Loss: {avg_loss:.4f}")

# 可视化训练过程
plt.plot(losses)
plt.xlabel('Epoch')
plt.ylabel('Loss')
plt.title('RSNN Training Loss')
plt.show()

# 测试网络
print("\n测试结果:")
test_data = create_sample_data() * 5
correct = 0
for x, y in test_data:
    output = rsnn.forward(x)
    prediction = 1 if output > 0.5 else 0
    correct += (prediction == y)
    print(f"真实类别: {y}, 预测输出: {output:.3f}, 预测类别: {prediction}")

print(f"\n准确率: {correct/len(test_data)*100:.1f}%")

让我详细解释各个部分：

1. 输入是什么？

# 输入是脉冲序列（0或1），形状为 [时间步数, 输入维度]
# 例如：20个时间步，2个输入通道
x_sequence = np.array([
    [1, 0],  # t=0: 第一个神经元发放，第二个不发放
    [0, 1],  # t=1: 第一个不发放，第二个发放
    [0, 0],  # t=2: 都不发放
    ...
])

2. 权重是什么？

• W_in: 输入层到隐藏层的连接权重（4×2矩阵）
• W_rec: 隐藏层的循环连接权重（4×4矩阵），让网络有记忆
• W_out: 隐藏层到输出层的权重（1×4矩阵）

3. 中间层进行了什么？

隐藏层实现了LIF（Leaky Integrate-and-Fire）神经元模型：

• 积分：收集输入电流，膜电位逐渐上升
• 泄漏：膜电位会自然衰减
• 发放：当膜电位超过阈值时，发放脉冲
• 循环：接收自己之前时刻的输出，形成记忆

4. 输出是什么？

输出层计算脉冲发放率，用于分类：

• 低发放率（接近0）→ 类别0
• 高发放率（接近1）→ 类别1

5. 梯度替代法的作用

脉冲函数是不可微的阶跃函数，无法直接求导。梯度替代法用平滑函数（如sigmoid导数）近似脉冲函数的梯度，使得反向传播成为可能。

这个例子展示了RSNN如何处理时序脉冲数据，通过循环连接保持记忆，并使用梯度替代法进行训练。
