图卷积神经网络

一、背景

图卷积神经网络（Graph Convolutional Network, GCN）,现实中更多重要的数据集都是用图的形式存储的，例如知识图谱，社交网络、通信网络、蛋白质分子结构等等,在图网络领域的地位如同卷积操作在图像处理里的地位一样重要。

图卷积神经网络与传统的网络模型LSTM和CNN等所处理的数据类型有所不同。LSTM和CNN只能用于网格化结构的数据，而图卷积神经网络能够处理具有广义拓扑图结构即邻接矩阵的数据，并深入发掘其特征和规律。

二、介绍

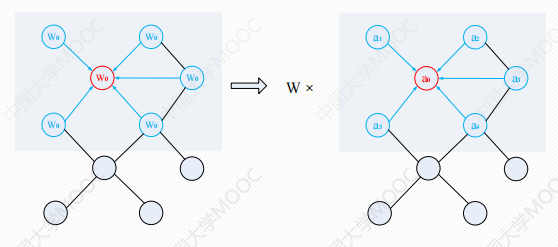

对于具有拓扑结构的图数据，可以按照用于网格化结构数据的卷积的思想来定义图卷积。将每个节点的邻居节点的特征(D_^-1/2)*A_*(D_^-1/2)*H传播到该节点，再进行加权，就可以得到该点的聚合特征值。

公式如下：

显然，Hl+1的维度和W、B有关。

其中：

• A：邻接矩阵、A_=A+I
• I：单位阵
• D：A_的对角节点度矩阵（出度）
• W：第l层的参数矩阵
• b：第l层的偏置向量
• H：特征矩阵
• H'：含有拓扑信息的特征矩阵
• σ：激活函数

三、图卷积神经网络vs卷积神经网络

3.1 共同点（相同之处）

方面	内容
神经网络结构	都属于深度神经网络，使用多层网络学习特征表示。
局部连接思想	都强调局部连接的特性：CNN在图像的局部像素上卷积，GCN在图节点的邻居上卷积。
参数共享	卷积核参数在不同位置共享（CNN 是空间共享，GCN 是邻居共享）。
目标一致	都试图从原始数据中提取高级表示（features）用于分类、回归等任务。
可以端到端训练	都可以通过反向传播进行端到端学习。

---

3.2 不同点（本质区别）

方面	CNN（卷积神经网络）	GCN（图卷积神经网络）
输入数据结构	规则的欧几里得结构（如图像，2D 网格）	非欧几里得结构（如社交网络、知识图谱、分子结构）
卷积操作	使用传统的滑动窗口卷积核对固定邻域操作	使用图邻接矩阵加权求和邻居信息
邻域定义	图像的局部像素块，邻居是固定的（如 $3\times 3$）	图中节点的邻接点，邻居数量不固定
核心数学工具	卷积核、傅里叶变换、矩阵乘法	图拉普拉斯算子、邻接矩阵、谱图理论
应用领域	图像识别、视频分析、语音处理等	社交推荐、知识图谱推理、蛋白质结构建模、交通预测等
空间 vs. 图空间	在二维空间或序列中卷积	在图结构中对节点的邻居进行特征聚合

---

3.3 理解

假设你有一个“猫”的图片：

• CNN：会用一个卷积核滑过整张图片提取边缘、纹理等特征。
• GCN：如果“猫”是知识图谱中的一个节点，它会根据与“猫”相连的其他概念（如“动物”、“毛发”、“宠物”）来聚合邻居特征，学习“猫”的表示。

四、用Numpy实现图卷积

import numpy as np
from math import sqrt
from functools import reduce

A = np.matrix([
    [0,1,0,0],
    [0,0,1,1],
    [0,1,0,0],
    [1,0,1,0],
], dtype=float)

H = np.matrix(
    [[i,-i] for i in range(A.shape[0])],
    dtype=float
)

I = np.matrix(np.eye(A.shape[0]))

A_ = A + I

D_ = np.array(np.sum(A_, axis=0))
# 对角线
D_sqrt = np.diag([sqrt(i) for i in D_[0]])
D_sqrt_inv = np.linalg.inv(D_sqrt)

W = np.matrix([
    [1, -1, 2],
    [-1, 1, 3]
])
b = np.matrix([
    [1],
    [0],
    [1],
    [0]
])

def getDot(A,B):
    return np.dot(A,B)

def relu(x):
    return np.where(x>=0, x, 0)
# 累乘
H1 =relu(reduce(getDot,[D_sqrt_inv,A_,D_sqrt_inv,H,W]) + b)
H1

array([[1.81649658, 0.18350342, 0.59175171],
       [4.44948974, 0.        , 0.        ],
       [3.        , 0.        , 0.        ],
       [4.63299316, 0.        , 0.        ]])
